O BigFan possui muitas vantagens: Baixo consumo de energia com grandes volumes de ar deslocados. Ampla e homogênea cobertura do fluxo de ar. Baixo ruído de operação.

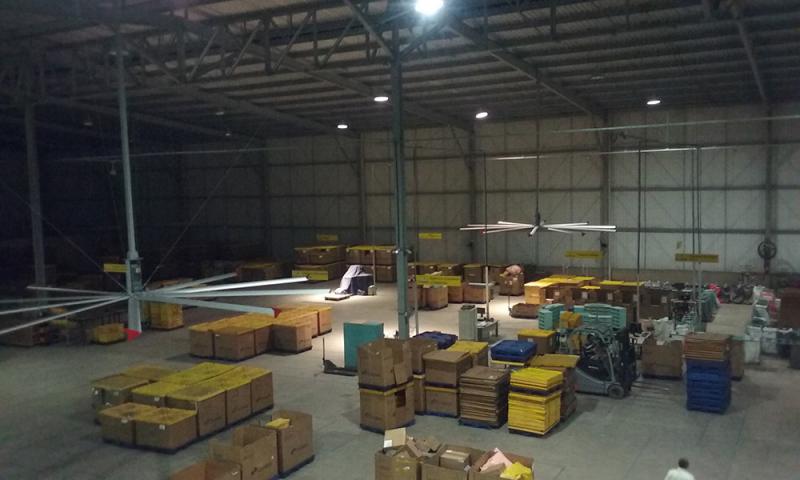

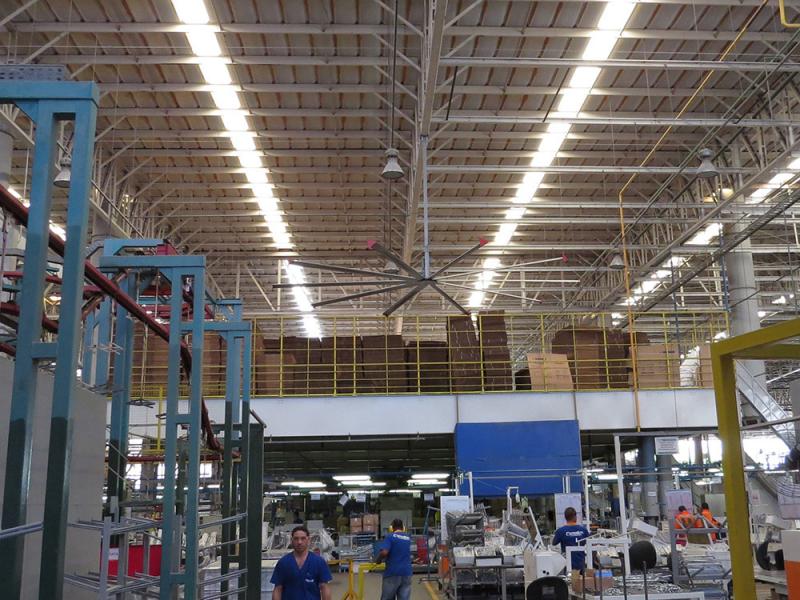

O BigFan é um equipamento de ventilação usado para grandes ambientes com diâmetros que variam de Ø2,5 metros a Ø7,5 metros, podendo cobrir áreas de 200m² até 2.500m² por equipamento. O fluxo de ar gerado pelos Bigfans percorre grandes dintâncias à baixa velocidade gerando uma brisa de (~1 a 3m/s), em um fluxo horizontal de aproximadamente 2,0 metros de altura, em todas as direções e em todo o ambiente.

TEMPERATURA x PRODUTIVIDADE

O BigFan melhora o conforto térmico criando um efeito de resfriamento evaporativo. Quando ocorre deslocamento de ar, observamos que a Temperatura Efetiva (Te), ou Sensação Térmica, é menor que a Temperatura Ambiente (Ta), mesmo com 100% de Umidade Relativa do ar (UR). Como exemplo, em um dia de 30°C de temperatura com umidade relativa do ar de 100%, ou seja, temperatura de bulbo úmido (Tbu) de 30°C, sem ocorrer deslocamento de ar, a sensação térmica (Te) será exatamente de 30°C. Quando ocorre uma brisa a velocidade (V) de 2m/s, observamos que a temperatura efetiva reduz para 27°C. Em outra situação, com a mesma temperatura ambiente de 30°C mas umidade relativa do ar de 60%, isto é, temperatura de bulbo úmido de 23,5°C e, com a mesma brisa a 2m/s, a temperatura efetiva será de 24,1°C.

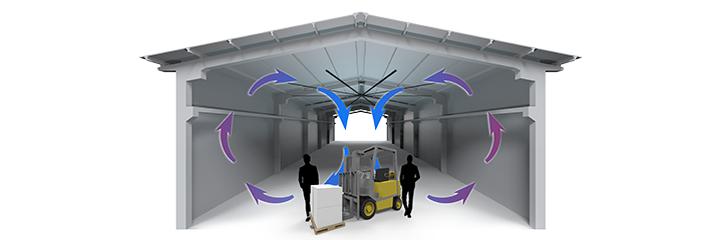

No verão, o BigFan melhora o conforto térmico acelerando a taxa de evaporação da transpiração da pele. Em alguns casos a sensação térmica no ambiente pode reduzir até 5°C. No inverno, o ar aquecido se concentra na parte mais alta do ambiente, não é incomum que a diferença de temperatura entre o piso e o teto possa atingir 10°C. O BigFan distribui o calor concentrado no teto para todo o ambiente, reduzindo os custos de aquecimento e tornando seu sistema mais eficiente.

Economia de energia de até 7,1 wh/m²

Importantes estudos se assemelham em seus resultados, demonstrando a necessidade de controles de temperatura adequada em ambientes de trabalho. Percebemos uma queda de 35% na produtividade quando a temperatura efetiva é de 32°C. Tomando-se o exemplo anterior, ao alterar a sensação térmica de 30°C para 27°C, a produtividade passa de 85% para 97%, na hipótese mais conservadora. Grande parte da indústria utiliza atualmente ventiladores de fluxo axial com diâmetros de 50 cm a 100 cm e potências de 0,5 cv a 1,0 cv, que trabalham em rotações de 950 a 1.750rpm.

Estes equipamentos produzem vazão de 12.000 m³/h a 20.000 m³/h, com níveis de ruído próximos de 85 dBa. O fluxo de ar em alta velocidade é concentrado numa única direção abrangendo uma área muito restrita. A tecnologia HVLS High Volume Low Speed dos BigFans produz grandes vazões de ar com baixa velocidade.

Com diâmetros que variam de 2,5 m a 7,5 m e potências de1,0 cv a 2,0 cv, trabalham a rotações entre 180 rpm e 40 rpm.O fluxo de ar gerado varia de 70.000 m³/h a 650.000 m³/h, com níveis de ruído de 42 dBa a 60 dBa. Esta enorme diferença de desempenho se dá pela baixa velocidade de rotação aumentando a eficiência volumétrica da asa e reduzindo as perdas com atrito, gerando menor ruído. Comparando com outros ventiladores, os BigFans obtêm uma economia de energia de até 7,1 wh/m² ventilando o mesmo ambiente e com uma distribuição de ar uniforme.

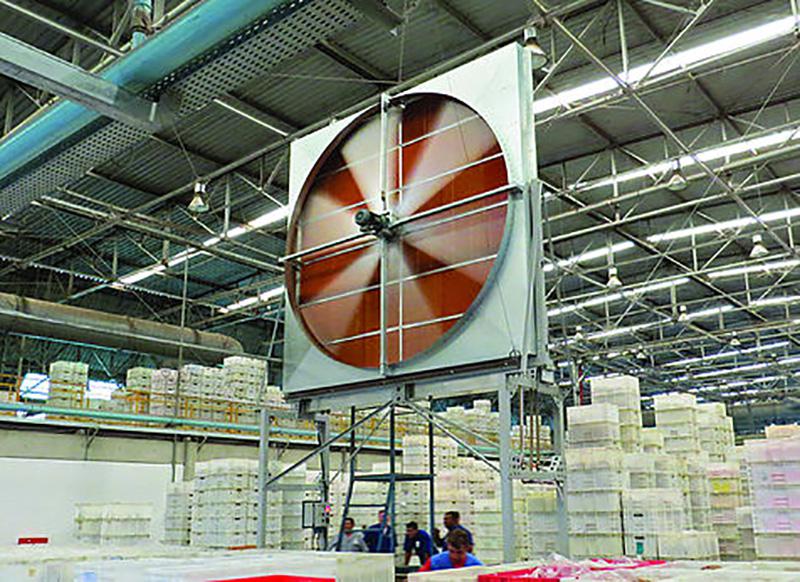

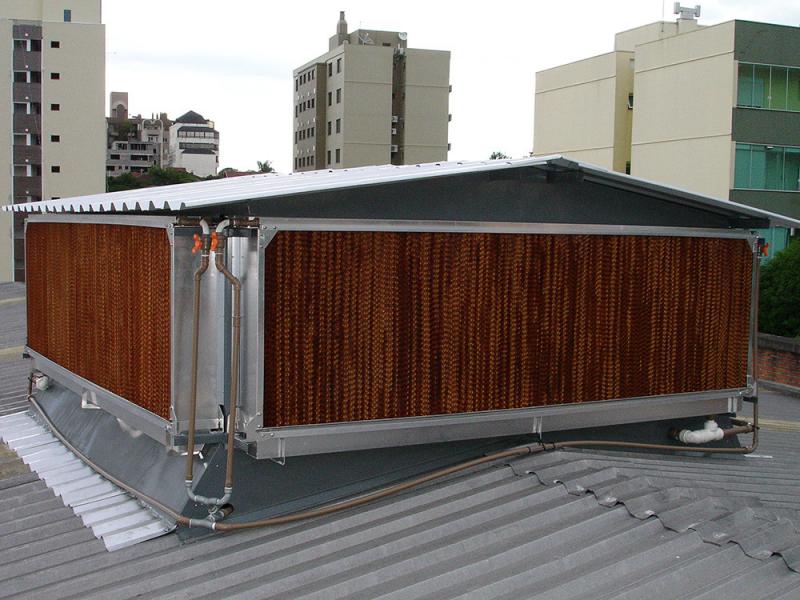

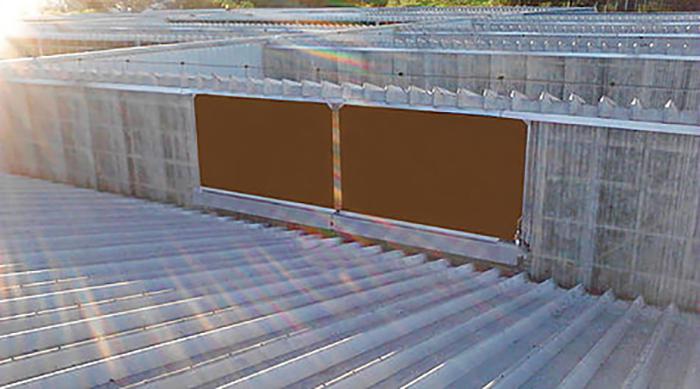

Os Climatizadores Evaporativos AirWay são equipamentos usados para Climatização de grandes ambientes, onde existe a necessidade de rebaixamento da temperatura interna e que o uso somente dos Bigfan e exaustores não é suficiente para atingir uma condição de ambiente desejada.

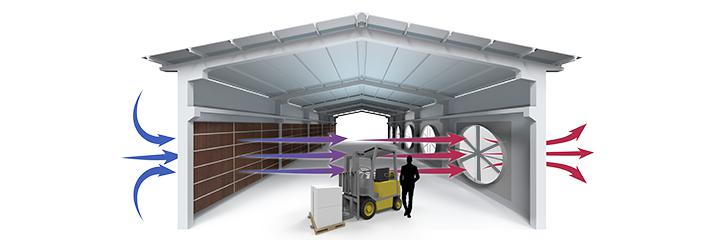

O funcionamento dos climatizadores se baseia na evaporação d’agua que umedece um sistema de painel de celulose (PAD). Um fluxo de ar é forçado a passar pelos orifícios deste painel, o ar saturado de umidade provoca uma grande evaporação, esse fenômeno da passagem da água do estado líquido para gasoso absorve energia e consequentemente rebaixamento de temperatura.

Para cada litro de água evaporado 540.000cal são absorvidos na passagem do estado liquido para o gasoso, sabendo-se que 1kcal = 3,97BTU, podemos calcular a capacidade em BTU de cada equipamento sabendo-se a evaporação d’agua nos painéis.

TIPOS DE CLIMATIZADORES

ONDE POSSO INSTALAR OS CLIMATIZADORES EVAPORATIVOS?

Os Climatizadores Evaporativos podem ser instalados na maioria dos ambientes onde existe a necessidade de reduzir a temperatura e que o uso de equipamentos de ar condicionado é inviavel pelo custo de implantação e operação. A implantação e operação de um sistema de climatização evaporativa comparado a um sistema de ar condicionado tem uma redução de custo de 75 a 85%, não requer isolamento térmico nas paredes, os ambientes podem ficar abertos e o consumo de energia elétrica destes aparelhos é muito baixo.

Quanto a qualidade do ar proveniente de um climatizador, é excelente para respiração humana, toda impureza e particulas em suspensão no ar ficam retidas no painel umidecido, a umidade relativa do ar é aumenta em torno de 10% contribuindo também para nossa respiração. O rendimento de um Climatizador Evaporativo esta diretamente ligado a umidade relatíva do ar atmosférico local, em regiões onde a média da umidade é de até 70%, é viável o uso de Climatizadores. Lembrando que, a umidade relativa baixa consideravelmente nas horas mais quentes do dia.

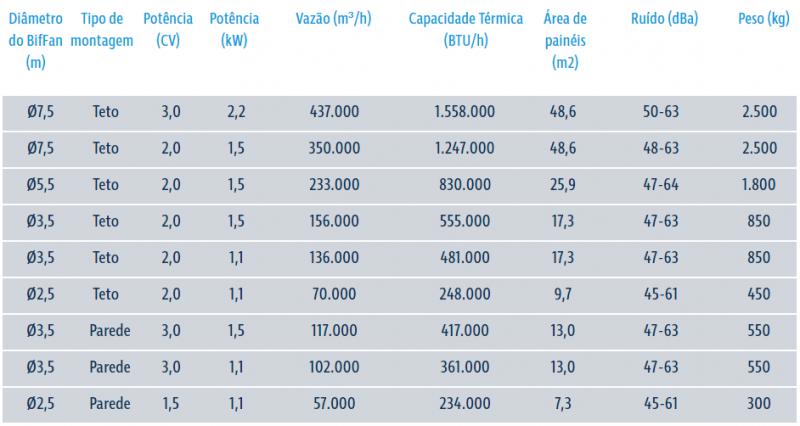

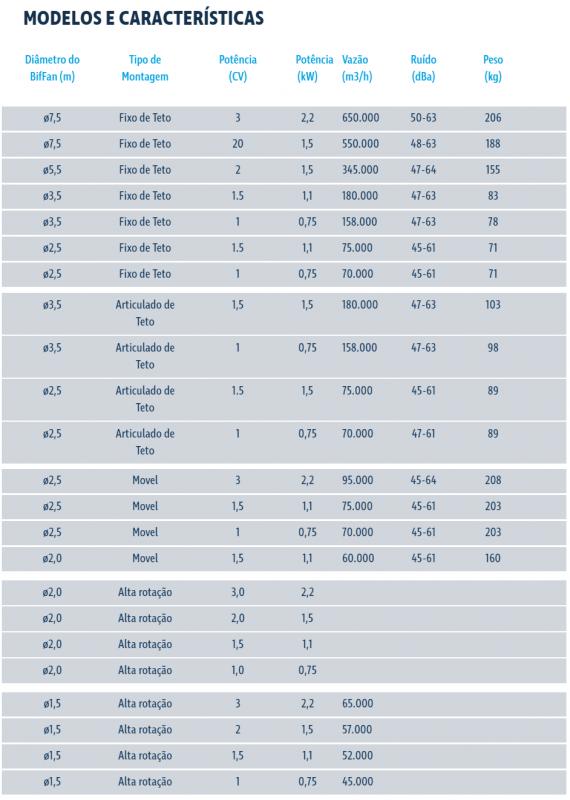

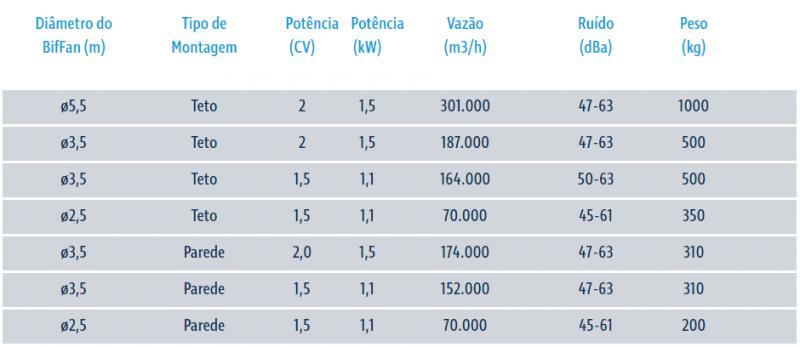

MODELOS E CARACTERÍSTICAS

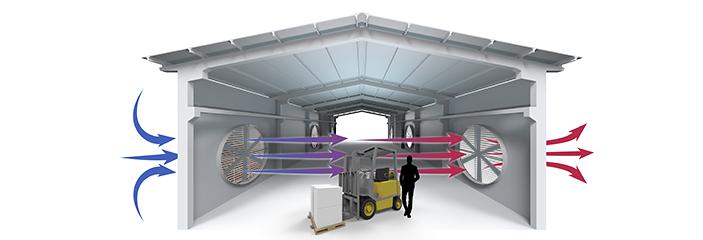

Os Exaustores AirWay são equipamentos usados para exaustão de grandes ambientes, onde existe a necessidade de retirada do ar interno devido a alta temperatura ou contaminação por fumaça ou partículas em suspensão. Os insufladores possuem a mesma característica construtiva, usando sistema de pás idênticos aos BigFans, o que difere é a inversão do conjunto de pás, o fluxo de ar é insuflado para dentro do ambiente com o objetivo de acelerar o numero de trocas de ar pela introdução de ar externo mais frio e também gerar uma sensação térmica agradável causada pelo deslocamento de ar.

Esses equipamentos possuem uma estrutura quadrada de contorno para fixação em parede ou teto, nessa estrutura é montado um sistema basculante que realiza a abertura e fechamento de persianas automaticamente, por meio de atuador elétrico, com o acionamento do ventilador. Os Exaustores e Insufladores AirWay são classificados pelo tipo de montagem:

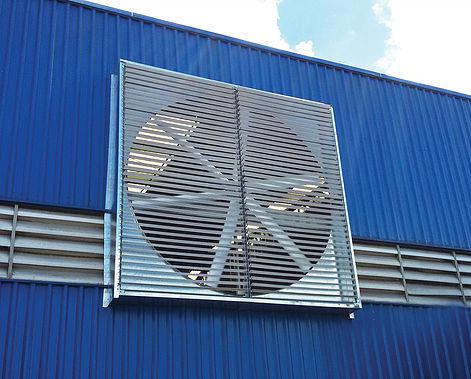

EXAUSTORES E INSUFLADORES DE PAREDE

diâmetros do rotor de pás de Ø2,5m e Ø3,5m.

Nesse modelo o equipamento é montado na parede do prédio realizando a troca de ar. A estrutura do equipamento é fixada na parede por meio de parafusos, esse modelo é mais simples e dispende menor investimento.

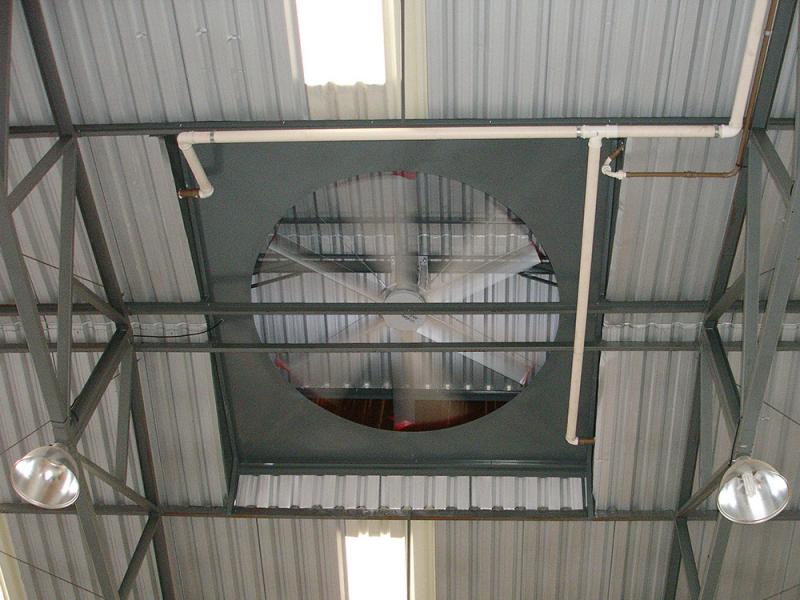

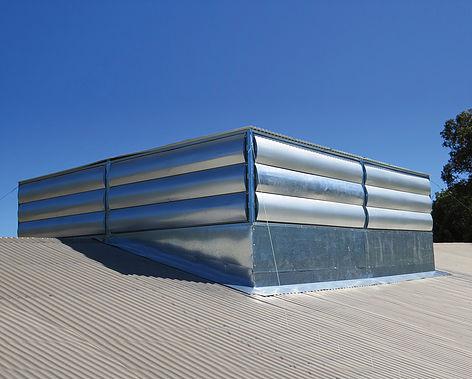

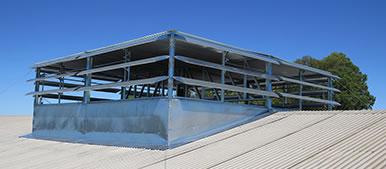

EXAUSTORES E INSUFLADORES DE TETO

diâmetros do rotor de pás de Ø2,5m, Ø3,5m e Ø5,5m.

Exaustores e Insufladores de teto: diâmetros do rotor de pás de 2,5m, 3,5m e 5,5m. Nesses modelos o equipamento é montado sobre o teto do prédio realizando a troca de ar. A estrutura do equipamento é aparafusada ou soldada na estrutura do prédio, um sistema de abertura, por meio de atuador linear elétrico, realiza a abertura e fechamento dos “damper” automaticamente com o acionamento do ventilador.

ESCOLHA DO EQUIPAMENTO EXATO PARA CADA AMBIENTE

Para dimensionar os Exaustores ou Insufladores que você precisa para o seu ambiente, faça a seguinte análise: Deve haver condições de realizar aberturas nas paredes laterais ou no teto do prédio para montagem dos equipamentos. Iremos calcular a taxa de troca(Tx) de ar interno, ou seja, quantas vezes o ar interno será trocado em função dos equipamentos. Para isso deve-se saber o dimensional do prédio e a vazão de ar dos equipamentos.
